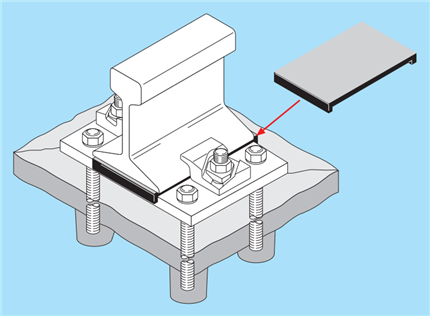

CGBK2轨道压板安装要求

THRAIL-CGBK2轨道压板安装要求
  （1）吊车梁按图中a值和每组卡板间距500mm进行布置打孔（必要时应遵照设计要求作调整）
  （2）THRAIL-CGBK2轨道压板复合橡胶垫板应是通长铺设的。
  （3）吊车的水平轮应与所采用的钢轨型号相适应。
  ☆设计时应注意吊车水平轮与卡规器之间留下不小于10mm空隙。如不满足时，可采用螺栓反装办法减少卡轨器所占空间。
  （4）当吊车为超重级工作制时，THRAIL-CGBK2轨道压板钢轨下铺设的复合橡胶垫板，宜改用厚度为6mm钢板（材质为Q235）。
  （5）M22螺栓拧紧力矩170N.m，压轨器最大侧向力80KN。
