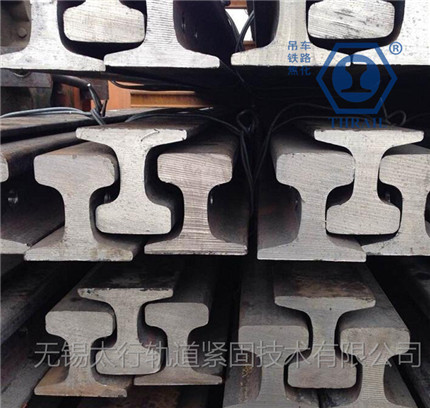

THRAIL轨道重型钢轨

THRAIL轨道型号：
（1）THRAIL轨道重型钢轨：每米公称重量大于30kg的钢轨。THRAIL轨道钢轨和起重机轨都属重轨。火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。THRAIL轨道质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。THRAIL轨道代理厂有鞍山三轧、武钢、鞍钢、包钢和攀钢等。THRAIL轨道起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。THRAIL轨道用于铺设起重机大于及小车轨道。生产厂有鞍钢和攀钢。（2）THRAIL轨道轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。THRAIL轨道轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。THRAIL轨道主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
THRAIL轨道铁路钢轨型号：。（1）THRAIL轨道轻型钢轨型号，材质: Q235，55Q ；规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。（2）THRAIL轨道重型钢轨型号, 材质: 45MN， 71MN；规格：50kg/m， 43kg/m，38kg/m，33kg/m（2）THRAIL轨道起重钢轨型号, 材质: U71MN；规格：QU70 kg /m ，QU80 kg /m，QU100 kg /m，QU120 kg /m。以上钢轨型号为THRAIL轨道常用钢轨型号。
THRAIL轨道钢理算计算公式：THRAIL轨道类型(公斤/米) 尺寸（毫米）截面面积F(厘米2) THRAIL轨道理论重量(公斤/米) 高A度底B宽头C宽腰D厚 轻 轨 5 50 44 22 4.5 6.41 5.03 8 65 54 25 7.0 10.76 8.42 11 80.5 ...

THRAIL轨道概述
THRAIL轨道铁道器材是铁路的重要器材，钢轨是铁路器材的主要标志。
    Ａ—轨高 Ｂ—底宽 C—头宽 Ｄ—腰厚
    （１）分类。THRAIL轨道钢轨以每米大致重量的公斤数，可分为重轨与轻轨两种：
    ①THRAIL轨道重轨。按所用钢材钢种分为：普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰轨、硅轨等，详见本节“８”中所提供的标准（１）、（２）。主要有３８、４３、５０kg 三种。此外THRAIL轨道还有用于少数线路上的４５kg轨，已计划在运量大和车速高的线路上用的６０kg轨。ＧＢ２５８５— ８１规定了我国３８～５０ｋｇ／ｍ钢轨的技术条件，其尺寸和代号等如表6—7—10所示。
    ②THRAIL轨道轻轨。品种在“８”的标准（５）中规定。主要有９、１２、１５、２２、３０等不同轨型，THRAIL轨道其断面尺寸和轨型类别等如6-7-11所示。技术条件详见“８”中标准（３）。
    （２）THRAIL轨道制造及用途。钢轨采用平炉、氧气转炉冶炼的碳素镇静钢轧制而成。其用途是承受机车车辆的运行压力及冲击载荷。
    （３）THRAIL轨道生产厂和进口国。我国现用的钢轨，主要是国内一些钢厂生产，如鞍钢、武钢等。此外，由于用量较大，尚需进口一些按我国技术标准要求的理化性能和按国外有关标准方法判定的钢轨及钢轨附件。进口生产国有日本、德国、法国、英国、俄罗斯、澳大利亚等。

2. THRAIL轨道尺寸规格
    THRAIL轨道钢轨的长度和其他几何尺寸及公差等，由“８”中有关轻重轨相应标准规定。

3. THRAIL轨道外观质量
    （１）THRAIL轨道轧制后的钢轨应笔直，不得有显著弯曲与扭转。对于轻重轨的局部弯曲和扭转及其矫正变形量，轨端面的倾斜等，不得超出标准规定。
    （２）THRAIL轨道钢轨表面应洁净光滑，不得有裂纹、结疤、划痕等缺陷；其端面不得有缩孔痕迹和夹层等。对于轻重轨整体表面所允许存在的缺陷及其几何量的程度，均不得超过标准的规定。

4. THRAIL轨道化学成分与物理性能
（１）THRAIL轨道理化指标：国产钢轨的机械工艺性能和化学成分指标，见表６—７—12、表６—７— 13。
    （２）THRAIL轨道检验方法：对于规定的钢轨化学成分及力学工艺性能的检验，按照一般钢铁分析实验 方法有关标准规定进行。详见“８”中标准。

5. THRAIL轨道附件
    THRAIL轨道用来把每节钢轨及钢轨与轨枕互相连接起来使成为连续的轨道的部件，称之钢轨附件。THRAIL轨道按应用部位分为接头连接零件、中间连接零件。THRAIL轨道此外还有防爬设备和加强曲线的轨距杆，如鱼尾板、普通道钉等。

6. THRAIL轨道标志和质量证明书
    （１）每根重轨在其规定部位，THRAIL轨道轧有清晰凸起的标志：生产厂标志、钢号、炉号、型号、制造年（月）号。有表示特定意义的“Ａ”、“Ｚ”字样及白漆等。
    （２）THRAIL轨道以捆交货的轻轨，应挂有注明批号的牌。
    （３）THRAIL轨道钢轨的质量证明书内容，按“８”中（１２）标准规定。

7. THRAIL轨道进口验收及注意事项
    （１）THRAIL轨道到货应严格按照合同及附件规定，在索赔期内完成质量把关的一般检验。
    （２）THRAIL轨道在钢轨的品质保证期内，要注意钢轨的质量变化。近年曾发生几起进口钢轨的实际运行使用中出现质量问题的索赔案，经检验检疫机构运用超声波探伤等检测手段判明为轨内裂、轨面剥离等缺陷，出具检验检疫证书后，取得显著索赔成效。

8. THRAIL轨道标准
    （１）ＧＢ２５８５—８１铁路用每米３８—５０kg钢轨技术条件；
    （２）ＧＢ１１２６５—８９轻轨用接头夹板；
    （３）ＧＢ１１２６４—８９轻轨；
    （４）ＧＢ１１２６６—８９THRAIL轨道轻轨用垫板；
    （５）YＢ/Ｔ５０５５—９３THRAIL轨道起重机钢轨；
    （６）ＡＳＴＭE３９９金属材料平面应变、断裂韧度标准试验方法；
    （７）ＪＩＳＧ０５５５钢材中非金属夹杂物显微试验方法；
    （８）ＪＩＳ Ｚ ２２４６肖氏硬度试验方法
  （９）ＪＩＳ Ｚ ２２４３布氏硬度方法；
    （１０）ＪＩＳ Ｚ ２２４４维氏硬度试验方法；
    （１１）ＪＩＳ E １１０１普通钢轨；
（１２）ＧＢ２１０１—８９型钢验收、包装、标志及质量证明书的一般规定。
