弹条I型扣件

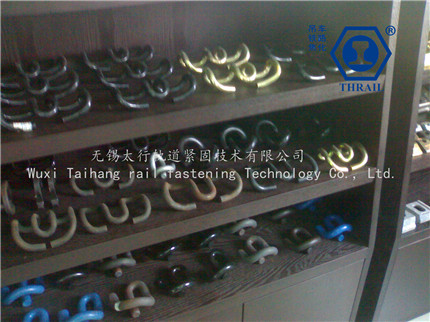

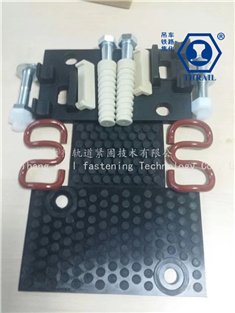

    弹条I型扣件与弹条II型扣件是随着混凝土轨枕的应用以及无缝线路的铺设而开发的弹性扣件，目前正在线路上大量使用。该扣件由弹条、螺旋道钉、轨距挡板、挡板座、橡胶垫板等组成，混凝土轨枕设挡肩，为有螺栓扣件。同样采用锚固在混凝土轨枕中的螺旋道钉紧固弹条扣压钢轨，弹条为ω形，利用轨距挡板与挡板座配合调整轨距，为适应大调高量的要求，开发了弹条I型调高扣件。弹条I、II型扣件适用于采用60 kg/m钢轨并铺设无缝线路的轨道，弹条I型扣件也适用于采用50 kg/m钢轨的轨道。
    弹条I型扣件弹条分A、B两种类型，A型弹条单个弹条扣压力8 kN，弹程9 mm，B型弹条单个弹条扣压力9 kN，弹程8 mm，轨下胶垫的静刚度为90～120 kN/mm。
    弹条II型扣件单个弹条扣压力10 kN，弹程10 mm，轨下胶垫的静刚度为55～80、40～60 kN/mm（钢轨接头地段）。
    弹条I型调高扣件结构与弹条I型扣件基本相同，如图1-7所示。将型钢轨距挡板用铸造轨距挡板替代，挡板座也作相应改变，仅采用A型弹条，其调高量可达20 mm。
