DJK5-1型扣件

DJK5-I地铁垫板

规格：

50kg/m钢轨

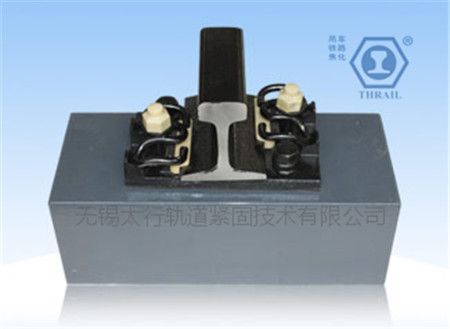

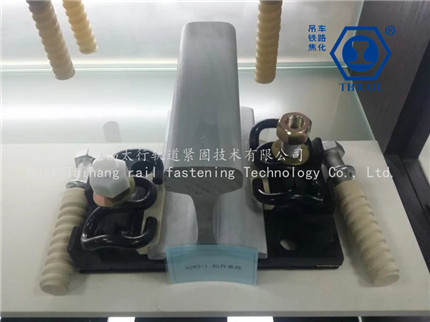

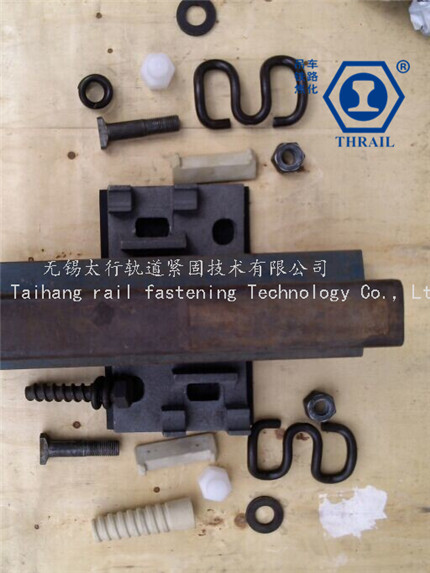

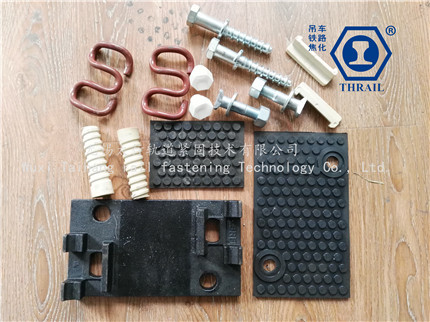

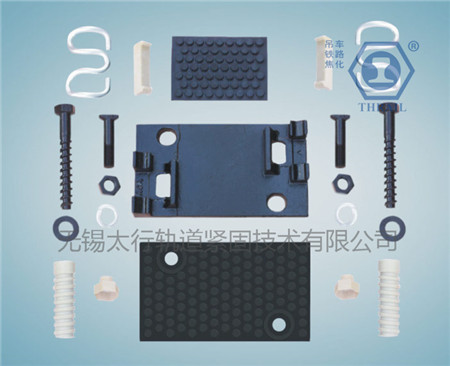

商品简介：DJK5-1城轨用铁垫板及扣件

1、本扣件为弹性分开式，适用于50kg/m钢轨车场线库内检查坑及短枕式整体道床地段。

2、扣件技术指标：

(1)扣压件为国铁通用件弹条（φ13），分A、B两种型式，钢轨接头处6、8号接头轨距垫上采用B型弹条，其他部位均采用A型弹条。拧紧以弹条中部前端下颏接触轨距垫为准。拧紧力矩为100～120N.m

(2)扣件节点的垂直静刚度为30～50kN/mm；

(3)一组扣件防爬阻力不小于11kN；

(4)预埋尼龙套管抗拔力大于60kN；

(5)绝缘部件的电阻值均大于108Ω；

(6)轨距垫分中间和接头两种型式，各有6、8、10、12共四个号码，6、12号为调整轨距备用；

(7)轨距调整量为+8、-12mm；最大水平调整量为30mm(铁垫板上垫10mm，铁垫板下垫20mm)。
