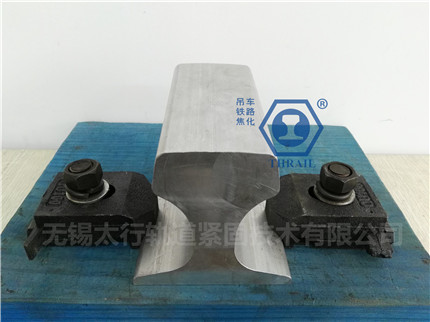

THRAIL-WJK-TG焊接型压轨器

焊接型轨道固定件
THRAIL-WJK-TG焊接型压轨器（THRAIL-WJK-TG可调式压轨器）
适用范围
①吊车起重量：5t-350t软钩吊车，5t-30钳式吊车，各种硬取材磁力吊车。
②吊车工作制级别：中级、重级、特重级。
③THRAIL-WJK-TG焊接型压轨器选型吊车轨道型号：TG24 TG38 TG43 TG50 TG60 QU70 QU80 QU100 QU120
④吊车梁结构形式：THRAIL-WJK-TG焊接型压轨器主要用于钢吊车梁轨道的固定，THRAIL-WJK-TG焊接型压轨器也可用于旧混凝土吊车梁的改造和地面运输设备的轨道改造。
⑤THRAIL-WJK-TG可调式压轨器稍加改动后，THRAIL-WJK-TG可调式压轨器还可用于带水平导向轮吊车或轨道下铺设弹性垫板的吊车梁地面运输设备的特殊要求。

THRAIL-WJK-TG可调式压轨器质量要求
(1)上盖板,底座板,调整板为ZG270-500. THRAIL-WJK-TG可调式压轨器材质符合5676-85之规定. THRAIL-WJK-TG可调式压轨器采用失蜡精密铸造.II级级量, THRAIL-WJK-TG可调式压轨器尺寸偏差符合JZ67-2II级精度之规定.
(2) THRAIL-WJK-TG可调式压轨器螺栓,螺母为Q235BF 钢加工件,机械性能及化学成分GB700-88之 规定,螺栓表面精度12.5 , THRAIL-WJK-TG可调式压轨器螺母符合GB 6170-86 之规定.
(3) THRAIL-WJK-TG可调式压轨器平垫圈为Q235AF钢, THRAIL-WJK-TG可调式压轨器制作要求符合 GB97.1-85之规定。
(4) THRAIL-WJK-TG可调式压轨器弹簧垫圈为65Mn或60si2Mn钢,材质符合1222-84之规定, THRAIL-WJK-TG可调式压轨器制作要求符合 GB93-87之规定.

THRAIL-WJK-TG可调式压轨器产品特点

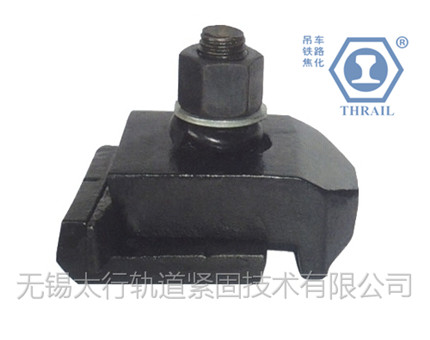

    ☆THRAIL-WJK-TG焊接型压轨器以套为准，每套包括：底座、上盖、调整板、螺栓、螺母、弹、平垫圈。
☆THRAIL-WJK-TG焊接型压轨器底座板用三面围焊或两边侧焊与钢吊车梁上翼缘板焊接，THRAIL-WJK-TG焊接型压轨器可保证将吊车横向水平力平稳地传递给吊车梁。THRAIL-WJK-TG焊接型压轨器并且避免了在吊车梁上翼缘大量开孔引起的削弱翼缘截面的缺陷。因此，THRAIL-WJK-TG焊接型压轨器有效地提高了吊车梁的截面承载能力。
    ☆THRAIL-WJK-TG焊接型压轨器底座板与T型螺栓下端成球铰联结。因此，THRAIL-WJK-TG焊接型压轨器在横向力作用下，THRAIL-WJK-TG焊接型压轨器T型螺栓与上盖保持垂直，THRAIL-WJK-TG焊接型压轨器并允许产生偏摆。THRAIL-WJK-TG焊接型压轨器可减缓吊车横向冲击力对轨道、吊车梁及制动系统等结构的危害。从而延长了结构使用寿命。
    ☆THRAIL-WJK-TG可调式压轨器设有轨距调整板，用于调整轨距。THRAIL-WJK-TG可调式压轨器可提高安装精度，减少钢轨中心线的偏差。THRAIL-WJK-TG可调式压轨器并有双向自锁功能，以防止在使用过程中产生松动现象。THRAIL-WJK-TG可调式压轨器T型螺栓和上盖板拆装自由，THRAIL-WJK-TG可调式压轨器对施工安装和 维修都提供了极为方便的条件。
    ☆THRAIL-WJK-TG可调式压轨器上盖板与钢轨断面曲率相吻合，即能压紧钢轨，THRAIL-WJK-TG可调式压轨器又不妨碍钢轨沿纵向微量滑动。亦利于轨道全长焊接。

THRAIL-WJK-TG可调式压轨器安装要求

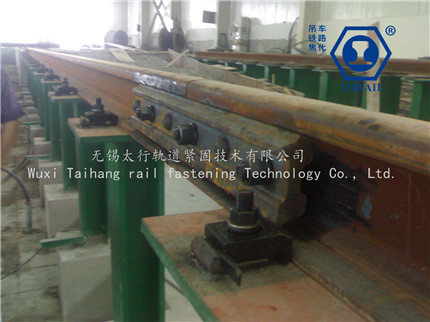

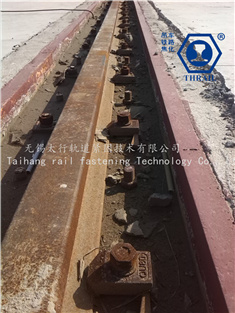

   THRAIL-WJK-TG可调式压轨器固定件布置间距可按吊车起重量确定，Q≤275t,间距600mm；Q>275t,间距为500mm。THRAIL-WJK-TG可调式压轨器底座与吊车梁焊接，焊条型号选用应与连接件材质相适应,如采用Q235及Q345钢时分别采用E4315、E5015焊条。中级工作制吊车采用两侧焊缝，重级（特重级）工作制吊车采用三面围焊缝。THRAIL-WJK-TG可调式压轨器螺栓最大拧紧力矩中级工作制Q≤275t为150N.m，重级工作制为220N.m。最大侧向力为45KN。
