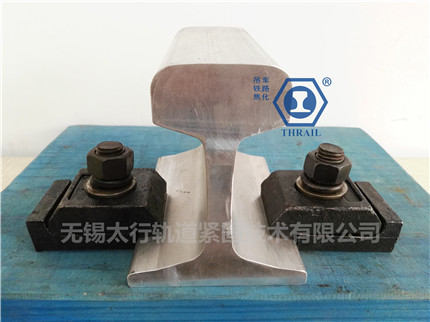

THRAIL-CGWK压轨器

THRAIL-CGWK压轨器
适用范围
THRAIL-CGWK压轨器主要用于吊车梁上翼缘宽≤250mm,轨道底部宽度≤132mm的吊车轨道的紧固。
THRAIL-CGWK压轨器产品特点
  ☆底座板采用两面侧焊与钢吊车梁上翼沿板焊接，可保证将吊车横向力平稳均匀地传给吊车梁，并且避免了在吊车梁上翼板大量开孔的缺陷。
  ☆THRAIL-CGWK压轨器底座板和上扣板成球铰联结。因此，在横向力作用下，允许产生偏摆。可减缓吊车横向冲击对轨道、吊车梁及制动系统等结构的危害。
  ☆底座板焊接在轨道底边1m/m左右，对限制轨道左右位移起到良好。
  ☆特种螺栓使受力更加合理，并使上盖板拆装自由，对施工、安装和维修都提供了极为方便的条件。
  ☆THRAIL-CGWK压轨器体积小，重量轻，受力大，经济实惠又美观。

THRAIL-CGWK压轨器选型和布置
  （1）：根据设计所提供的轨道型号，选用相应的THRAIL-CGWK压轨器型号，如钢轨43kg/m型应选用THRAIL-CGWK压轨器43kg/m型。
  （2）：固定轨道间距为500mm。
  （3）：THRAIL-CGWK压轨器固定联结轨道，安装要求吊车上翼缘宽度。（见图B值）
轨道型号
   螺栓至轨道中心距a (mm) 螺栓中心距b
(mm)  上翼板最小宽度B (mm)
38kg/m  78 156   262
43kg/m  78 156   262
50kg/m  87 174   280
QU70  81 162   268
QU80  86 172   278
QU100 96 192   298
QU120 106   212   318
THRAIL-CGWK压轨器安装要求
    （1）：安装前应首先按设计要求校直轨道。
    （2）：底座板定位。沿吊车轨道方向按间距500mm布置底座，垂直方向螺栓中心距轨道中心值a（表）定位。或底座板前沿距轨道底边1m/m定位。
    （3）：焊接底座板。两侧6mm贴角焊。
    （4）：按下列顺序组装扣件：
    螺栓就位——上盖板——平垫圈——弹簧垫圈——螺母——紧固。
